Levantamiento artificial por bombeo mecánico

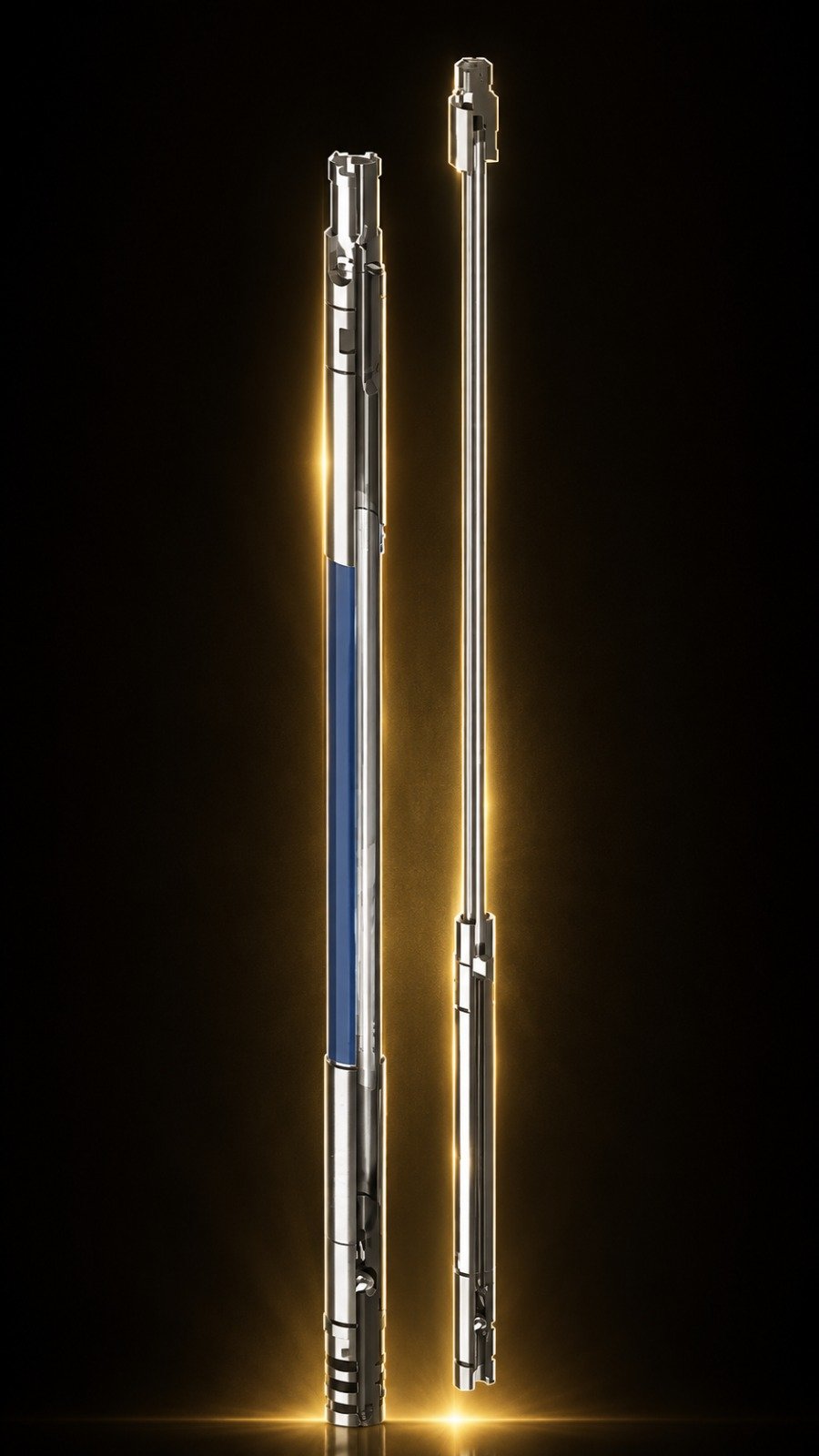

Bomba QR-RHB (API)
Diseño
La bomba inserta QR-RHB utiliza un barril estacionario de pared gruesa y corresponde a una configuración reconocida por API como diseño estándar. Está concebida para operar a mayores profundidades, donde el mayor espesor del barril permite soportar mejor las presiones de fondo.
Su sistema de sujeción inferior, o Bottom Hold-down, permite instalar la bomba a grandes profundidades al igualar la presión entre el diámetro exterior del barril y el diámetro interior de la tubería. Esta condición reduce la exposición del barril a los efectos de la presión del yacimiento y favorece la estabilidad del conjunto.
En el sistema de producción, la bomba se instala dentro de la tubería y recibe el movimiento reciprocante de la unidad de superficie mediante la sarta de varillas. El barril permanece fijo mientras el émbolo desplaza el fluido producido hacia la superficie.
Aplicaciones
- Pozos profundos operados mediante levantamiento artificial por bombeo mecánico.
- Pozos con niveles de fluido bajos, intermedios o altos.
Beneficios y características
- Altamente adaptable a diferentes condiciones de operación.
- Acomoda altos volúmenes de fluido.
- Barril estacionario de pared gruesa.
- Sujeción inferior tipo Bottom Hold-down.
- Diseño API universalmente aceptado.
Consideraciones de operación
Presencia de arena
No se recomienda esta configuración para aplicaciones con arena, salvo que se utilice un dispositivo de control de arena en la parte superior de la bomba para reducir su acumulación a lo largo de la cámara del barril.
Ambientes corrosivos
En pozos altamente corrosivos puede presentarse una falla prematura debido a la presencia de fluido estancado a lo largo de la cámara del barril. Los materiales deben seleccionarse según la condición real del pozo.
Opciones de asiento
La bomba puede configurarse con sistemas de asiento mecánico o mediante copas. La selección debe considerar la temperatura, las condiciones mecánicas y el procedimiento de intervención previsto.
Mantenimiento del Hold-down
El sistema mecánico generalmente no requiere reparación, salvo que haya sufrido un daño importante. Las copas de asiento deben reemplazarse cada vez que la bomba sea desinstalada.
